Serwer jest zapakowany w dość duże pudełko kartonowe, które razem z zawartością waży ponad 17 kilogramów. Po rozpakowaniu pudełka pierwsze co rzuca się w oczy, to rozmiar serwera: maszyna jest znacznie większa niż wynika to ze zdjęć dostępnych w Internecie.
Obudowa w 90% wykonana jest ze stali (szkielet, pokrywa zewnętrzna oraz spodni i tylni panel). Zewnętrzna pokrywa pokryta jest czarnym lakierem, na którym nie zostają odciski palców. Przedni panel podobnie jak i wszystkie kieszenie na dyski zrobiony jest z plastiku.
Z prawej strony obudowy tuż na portem USB 3.0 znajdują się przyciski: one touch copy oraz zasilania. Ponadto konstruktorzy umieścili otwór wentylacyjny za elementem, który na pierwszy rzut oka wygląda jak demontowalna klapka, poprzez który zasysane jest powietrze do turbiny chłodzącej procesor Intela.
Na przednim panelu oprócz kieszeni na dyski znajduje się również wyświetlacz LCD na którym wyświetlane są informacje o stanie serwera. Możliwa jest również zmiana konfiguracji serwera, m.in:

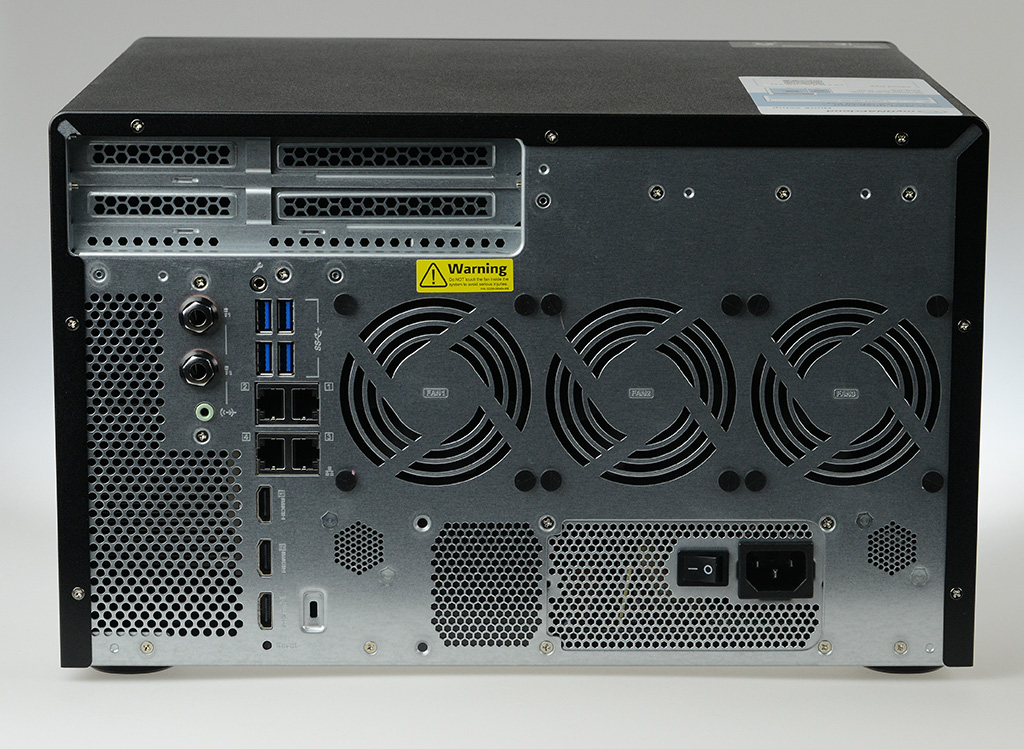

Z tyłu obudowy widoczne są zaślepki dwóch portów PCIe (niski śledź z lewej strony) oraz portu PCIe w którym można zamontować kartę graficzną (2x wysoki śledź z prawej strony).
Ponadto z lewej strony widoczne są dwa wejścia audio typu duży jack (6,3mm) oraz wyjście audio mini jack, 4 porty USB 3.0, 4 gniazdka LAN, 3 porty HDMI, przycisk reset, gniazdo Kensington, dwa głośniki i 4 wentylatory (3x obudowa i 1x zasilacz).
Trzeci slot PCIe przylutowany jest od spodu płyty głównej, co pozwala na montaż karty graficznej (QNAP zaleca karty z serii Radeon R7 lub R 480) przeznaczonej do zwiększenia wydajności środowisk wirtualnych. Z zasilacza wychodzą wtyczki zasilające dla karty graficznej (8+6). Przed zakupem karty należy sprawdzić jej długość, gdyż obudowa nie pozwala na montaż dłuższych kart.
Pokrywę ściągamy po odkręceniu 6 śrubek. Jej zdjęcie nie powoduje utraty gwarancji.
Wnętrze obudowy wygląda na dość dobrze przemyślany projekt za wyjątkiem jednej kwestii. Procesor jest chłodzony turbiną. Na płycie głównej z lewej strony widoczne są dwa porty M.2 przeznaczone do montażu dysków SSD buforujących pracę całego podsystemu dyskowego. Z prawej strony umieszczono 2 porty PCIe a pod nimi kartę muzyczną. Widoczne są też sloty na pamięć DDR4 jak i również zainstalowane moduły pamięci RAM. Radiator procesora można łatwo ściągnąć. Sam procesor jest zamontowany w podstawce co powoduje, że jego wymiana na np. mocniejszy model nie będzie stanowić większego problemu.
Trzeci slot PCIe został wlutowany od spodu płyty głównej. Takie rozwiązanie umożliwia zamontowanie nowoczesnej karty graficznej (producent zaleca karty oparte z serii Radeon R7 lub R 480). Z zasilacza wyprowadzone są kable zasilające (8+6 pinów). Karta graficzna ma na celu zwiększenie wydajności wybranej przez użytkownika maszyny wirtualnej oraz uzyskanie obrazu na monitorze podpiętym do wyjścia karty graficznej. I dochodzimy do jedynej wady konstrukcji: przed zakupem karty należy zwrócić uwagę na jej długość, wysokość oraz szerokość, gdyż tylko nieliczne karty graficzne zmieszczą się w obudowie serwera. W dalszej części recenzji poruszymy jeszcze tą kwestię.
Dyski twarde oraz dyski SSD montowane są poprzez system kieszeni hot-swap. Każda z nich posiada blokadę przed przypadkowym wysunięciem:

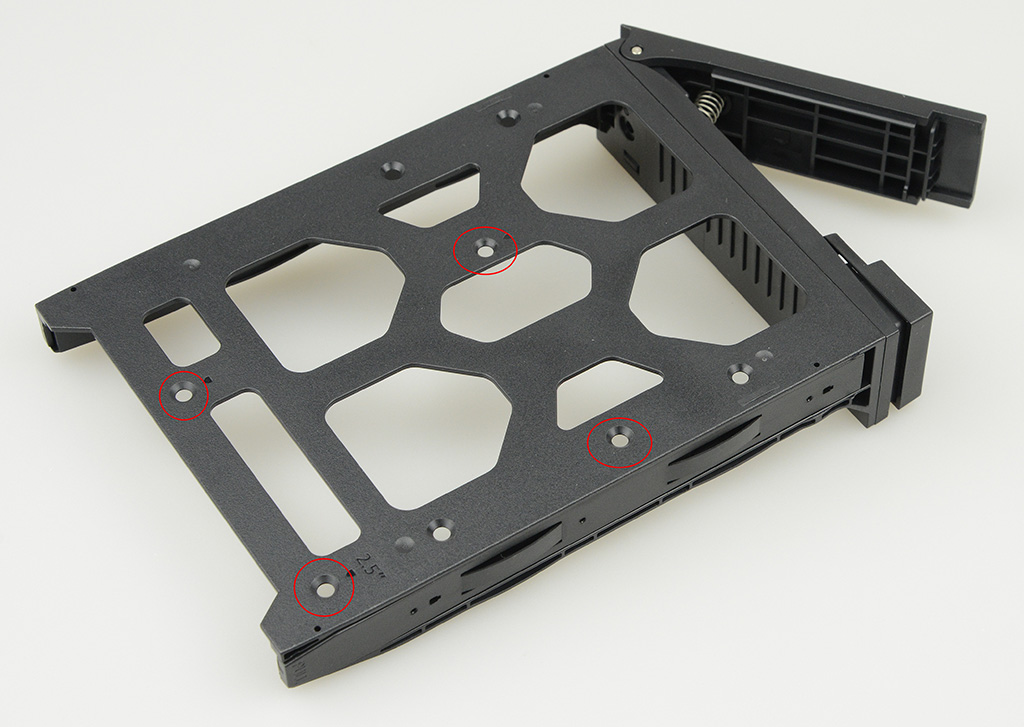

Same kieszenie umożliwiają montaż dysków SSD oraz HDD bez użycia śrubek. Patent mocujący jest banalny i stosowany przez konkurencję od dłuższego czasu. Powala na błyskawiczny montaż/demontaż dysków. Jedynie dyski 2,5 cala montowane w kieszeniach 3.5 calowych wymagają użycia śrubek.
W zestawie oprócz serwera znajdują się również: 4 kable LAN, komplet śrubek przeznaczonych do montażu dysków 2,5 cala w kieszeniach 3,5 cala, śrubki mocujące moduły M.2 oraz pilot zdalnego sterowania.
