Serwery z serii TVS12xx z dopiskiem 450w umożliwiają zainstalowanie wewnątrz ich obudowy dodatkowej karty graficznej. Odpowiedni zapas mocy zapewnia zasilacz o mocy 450 wat. Producent zaleca montaż kart z serii Radeon R9 lub R4x. Niestety w instrukcji ani na stronie www producenta nie znajdziemy informacji, że obudowa ma ograniczenia konstrukcyjne powodujące, że 90% kart graficznych na rynku nie da się zainstalować wewnątrz serwera ze względu na brak miejsca. Dlatego też przed zakupem karty należy dokładnie sprawdzić, czy model, który leży w kręgu naszych zainteresowań zmieści się do obudowy serwera. Poniżej pokażemy w czym tkwi problem.

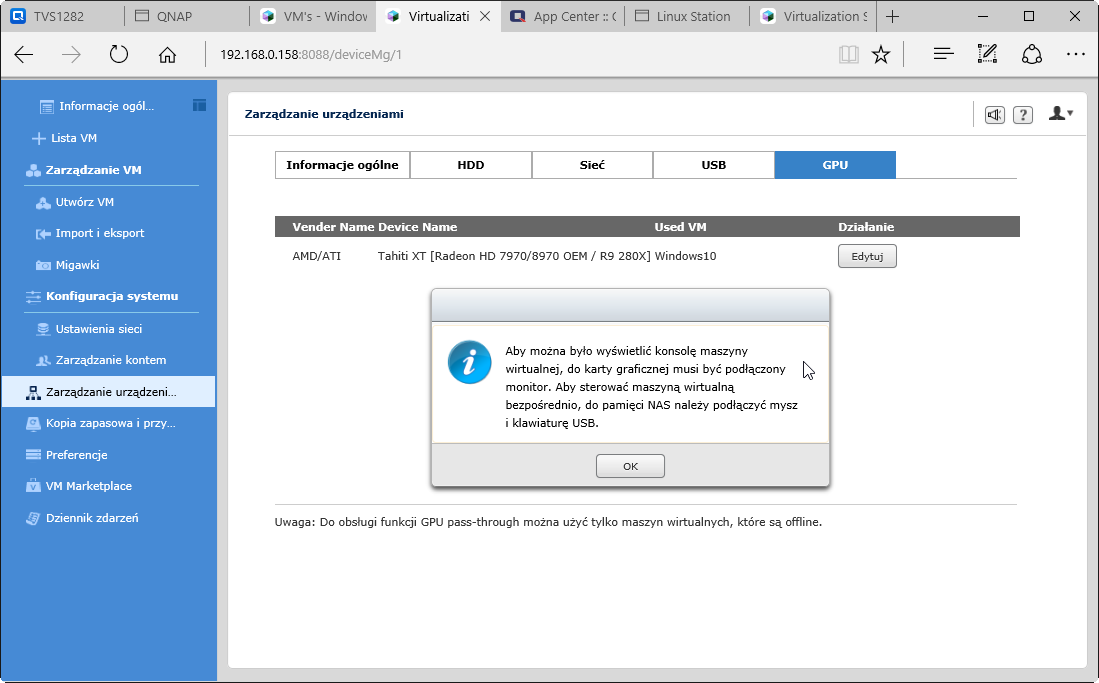

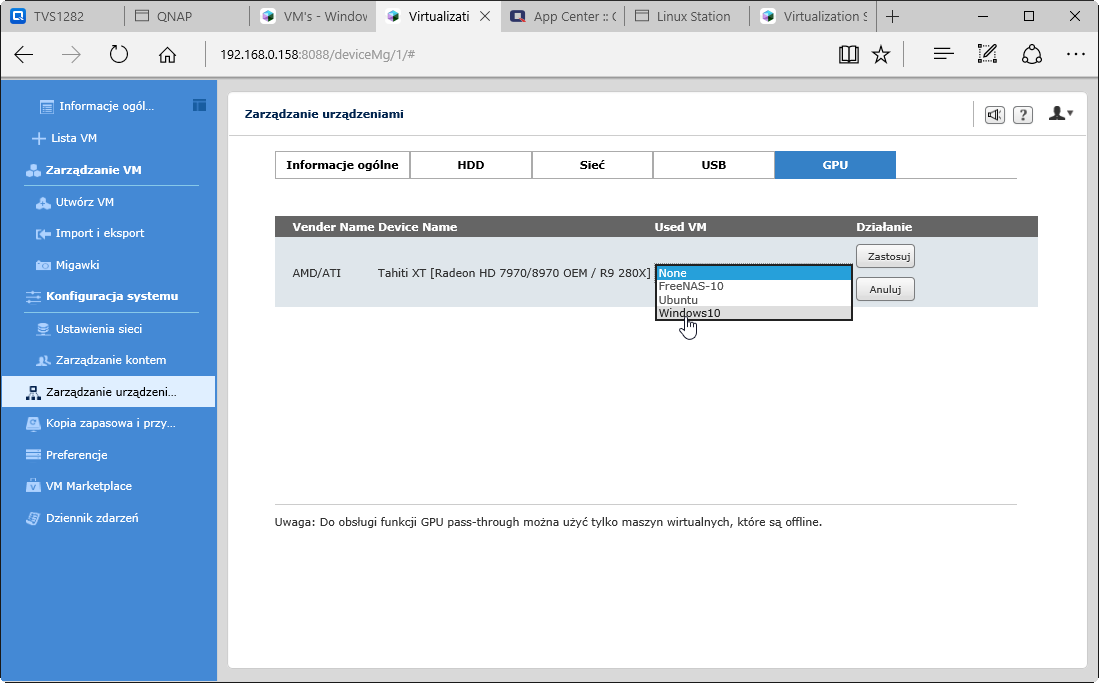

Ustawienia i informacje dotyczące podpinanej do slotu PCIe dodatkowej karty graficznej odbywają się za pośrednictwem aplikacji "Virtualization Station" (zakładka "Zarządzanie urządzeniami" -> "GPU"). Karta graficzna pracuje na zasadzie pass-thru, czyli maszyna wirtualna posiada pełny dostęp do karty graficznej, a obraz z zainstalowanego w maszynie wirtualnej systemu operacyjnego wyświetlany jest na monitorze zewnętrznym podpiętym do tej karty graficznej. Do obsługi tak skonfigurowanej maszyny wirtualnej należy podpiąć do serwera klawiaturę (i ew. myszkę). Oczywiście można ją również obsługiwac zdalnie. Należy pamiętać, że kartę graficzną można przypisać tylko do jednej maszyny wirtualnej.

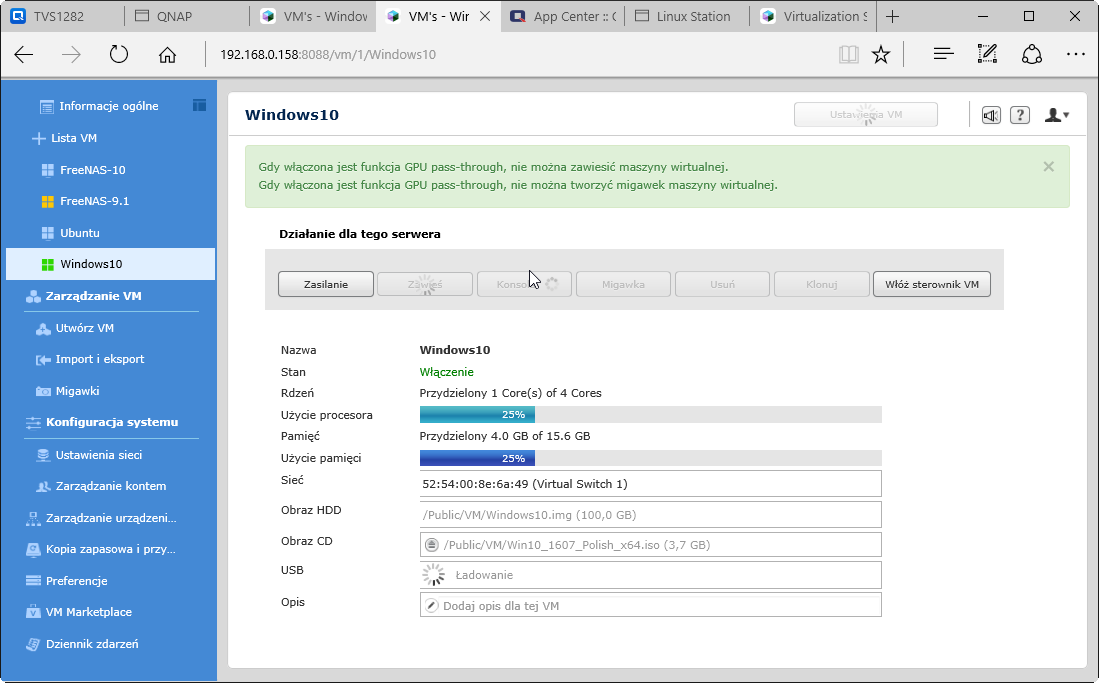

Ograniczenia jakie się pojawiają po przypisaniu do danej maszyny wirtualnej karty GPU: nie można jej zamrozić oraz nie można wykonać kopii migawkowej. Poniżej pare ekranów z konfiguracji:
Łyżką dziegciu dla osób, które będą chciały zamontować w serwerze dodatkową kartę graficzną jest ograniczona ilość miejsca wewnątrz obudowy serwera. Większośc kart dostępnych na rynku jest albo zbyt długa, albo zbyt szeroka.
Wg naszych pomiarów maksymalna długość karty jaka zmieści się do obudowy to 28cm. Ale długość karty to tylko jeden problem. Drugim jest jej szerokość (nie może być większa niż 11cm). I szerokość karty jest największym problemem. Na rynku można znaleźć wiele kart, których długość jest równa lub mniejsza niż 28 cm. Ale znaleźć kartę, której szerokość jest równa lub mniejsza niż 11 cm nie jest łatwo.
Teoretycznie do obudowy można włożyć szerszą kartę (ok 13cm), ale wtedy problemem jest koszyk w którym montowane są dyski SSD. Nie pozwala na zamontowanie kart wyższych niż 1-1,5cm. W jakimś stopniu problem ten przedstawiają poniższe zdjęcia. Pokazują próbę montażu karty MSI Twin Power R280x o rozmiarach 27 x 12,8 x 3,2cm.
